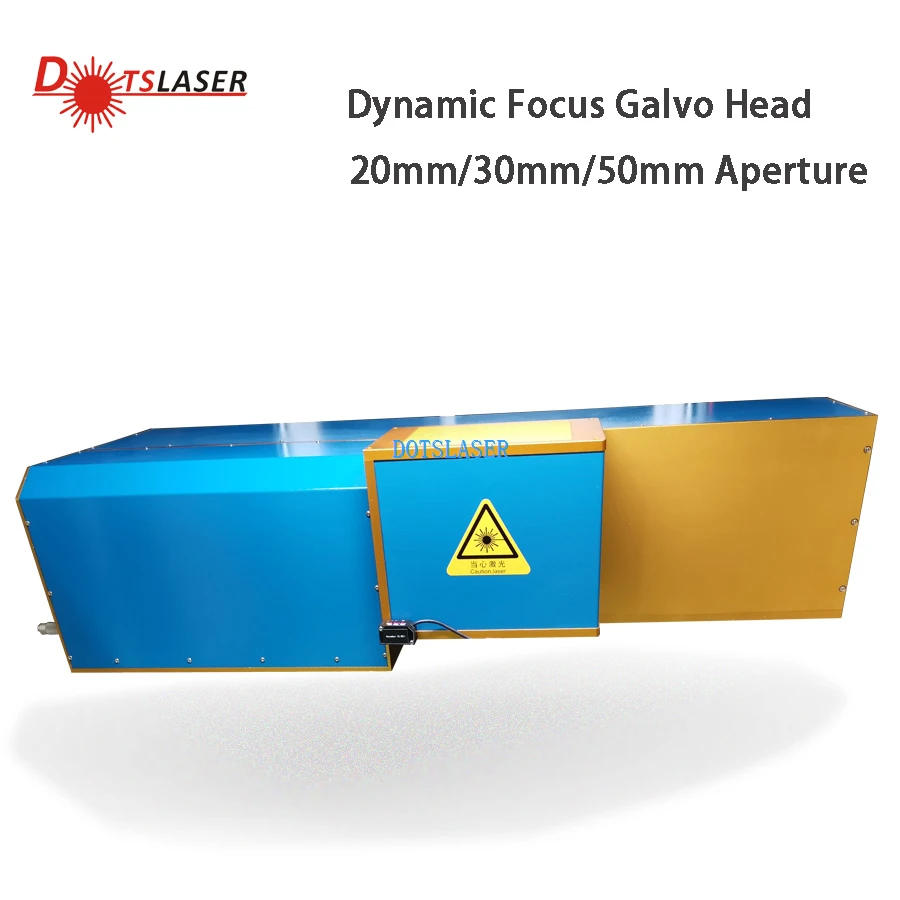

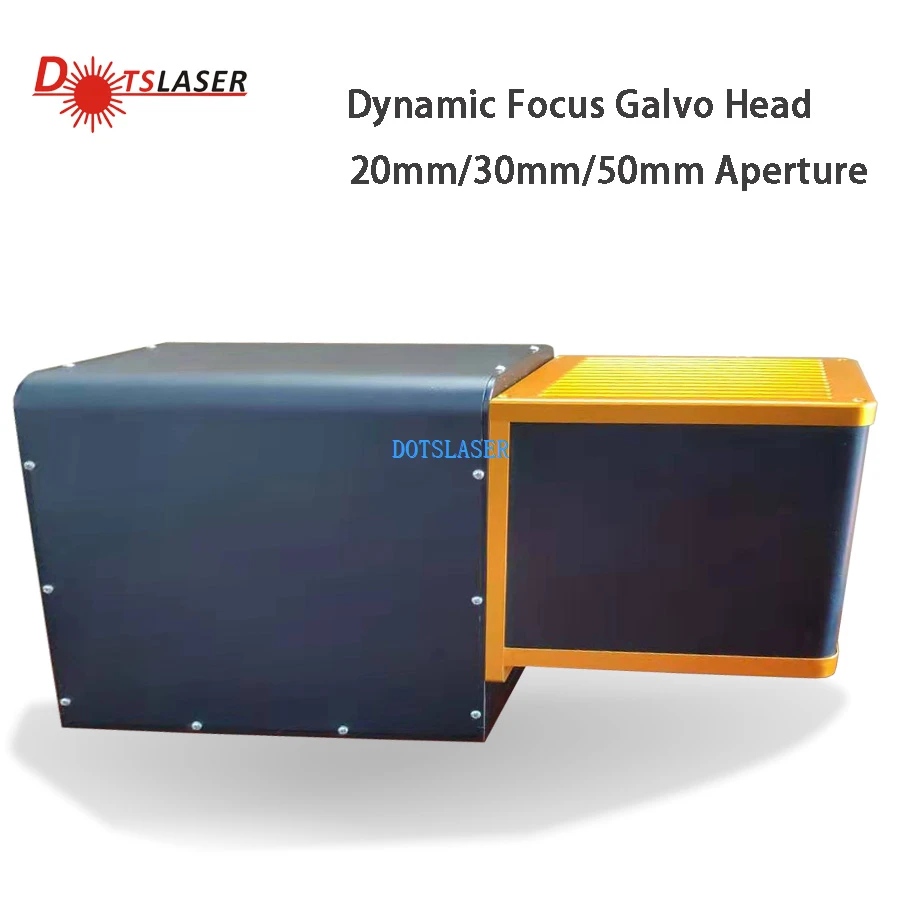

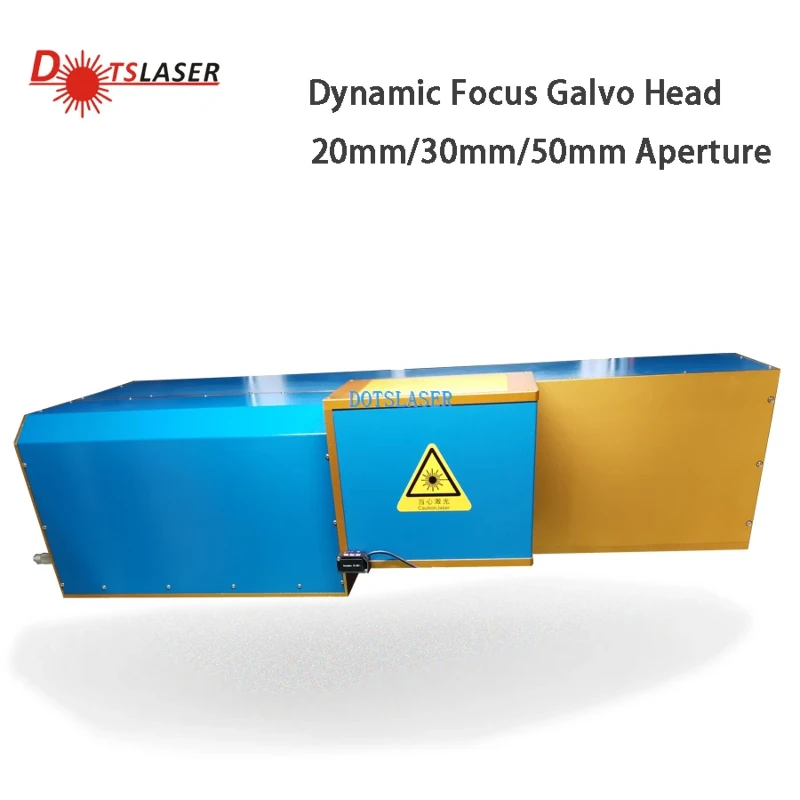

سر اسکن لیزر Co₂
سر اسکن لیزر Co₂
شرح محصولات
Co₂ Laser Scan Head ، همچنین به عنوان اسکنر گالوو یا اسکنر گالوانومتر شناخته می شود ، یک مؤلفه اصلی در سیستم های مارک لیزر یا حکاکی است. این مسئول هدایت دقیق پرتو لیزر بر روی ماده ای است که توسط آینه های سریع و دقیقاً در حال حرکت حک شده است. این اسکنرها به طور خاص برای همکاری با لیزرهای Co₂ طراحی شده اند که معمولاً برای مارک و حکاکی مواد مانند چوب ، اکریلیک ، شیشه ، کاغذ ، چرم و موارد دیگر استفاده می شود.
سرهای اسکن لیزر Co₂ از اجزای اصلی زیر تشکیل شده است:
موتورهای گالوانومتر
این موتورها با تبدیل سیگنال های الکتریکی به حرکت مکانیکی ، موقعیت آینه ها را کنترل می کنند. موتورهای گالوانومتر با کیفیت بالا حرکات سریع و دقیق را فعال می کنند و در نتیجه سرعت حکاکی سریعتر و دقت بهبود یافته است.
آینه
آینه های موجود در سر اسکن وظیفه بازتاب و هدایت پرتو لیزر بر روی مواد را بر عهده دارند. آنها باید از موادی ساخته شوند که برای طول موج لیزر Co₂ ، به طور معمول با یک پوشش طلا یا دی الکتریک ، بسیار بازتاب دهنده باشد تا بتواند سطح انرژی مرتبط با لیزرهای CO₂ را حفظ کند.
لنز
لنزهای داخل سر اسکن وظیفه تمرکز دقیق پرتو لیزر را بر روی مواد و در نتیجه علائم تمیز و دقیق یا حکاکی ها دارند. این فناوری ما را قادر می سازد تا طرح های زیبا و پیچیده ای را در طیف گسترده ای از مواد با سهولت و دقت ایجاد کنیم.
الکترونیک کنترل
الکترونیک کنترل به طور موثری ارتباط بین اجزای حیاتی سیستم مارک لیزر مانند اسکنر گالو ، منبع لیزر و نرم افزار کنترل را تسهیل می کند.
سر اسکن لیزر Co₂ دارای رانش کم ، دقت موقعیت یابی بالا و عملکرد قابل اعتماد و پایدار و دارای عملکرد کلی عالی است. این می تواند لنزهای طول موج های مختلف و سطح برق را در خود جای دهد و می تواند بسیاری از نیازهای کاربردی را برآورده کند و از ثبات سیستم طولانی مدت اطمینان حاصل کند.
سر اسکن لیزر Co₂ تحت بازرسی دقیق مواد قرار دارد و از یک فرآیند تولید بالغ استفاده می کند. سیستم آینه نوسان کننده یک سیستم کنترل سروو با دقت بالا و پر سرعت است که از یک تخته رانندگی و موتور نوسان پر سرعت تشکیل شده است ، که عمدتا برای مارک لیزر ، حکاکی داخلی لیزر ، کنترل نورپردازی مرحله ، مشت زدن به لیزر و موارد دیگر استفاده می شود. دارای یک محدوده مارک قابل تنظیم ، زمان پاسخ سریع ، سرعت علامت گذاری بالا و عملکرد آب بندی خوب مسیر نوری است. مقاله باید لحن مثبت را حفظ کرده و از محتوای منفی جلوگیری کند.
پارامترهای محصولات
| نوع لیزر | 10600 نیوتن متر RF CO2منبع لیزری |
| حوزه کار | 300 × 300mm ~ 1200 × 1200mm |
| اندازه پرتو ورودی | 2.5 ~ 10 میلی متر |
| محورهای X & Y اندازه دیافراگم آینه | 20mm/30mm/50mm |
| سرعت علامت گذاری خط | کمتر از یا برابر با 8 ، {1}} mm/s |
| سرعت موقعیت یابی | 1 00 ، 00mm/s |
| سرعت نوشتن | 125cps |
| زمان پاسخ مرحله (1 ٪ از مقیاس کامل) | 940U |
| زمان پاسخ مرحله (10 ٪ از مقیاس کامل) | 1500 |
| زمان خطای پیگیری | کمتر از یا مساوی با 440us |
| خطا و دقت | خطی 99.9 ٪ |
| تکرارپذیری (RMS) | ＜ 8μrad |
| خطای | ＜ 5mrad |
| صفر افست | ＜ 5mrad |
| رانش طولانی مدت بیش از 8 ساعت | ＜ 0. 5mrad |
| حرکت در مقیاس | ＜ 40ppm/ درجه |
| رانش صفر | ＜ 15μRAD/ درجه |
| جزئیات بسته بندی | مورد چوبی صادر شده یا مطابق نیاز شما |
| ضمانت | 1 سال |
| خدمات پس از فروش ارائه شده است | پشتیبانی آنلاین |
|
قدرت و سیگنال
|
|
| ولتاژ ورودی | ± 24VDC |
| جریان فعلی | 4A |
| سیگنال رابط | |
| دیجیتالی | xy 2-100 |
| زاویه اسکن ماشین آلات | 12.5 درجه |
هنگام انتخاب سر اسکن لیزر Co₂ ، عواملی مانند سرعت اسکن ، دقت و اندازه دیافراگم را بر اساس الزامات خاص پروژه خود در نظر بگیرید. علاوه بر این ، سازگاری با سیستم لیزر و نرم افزار کنترل شما برای عملکرد صاف ضروری است. سرانجام ، انتخاب یک برند معتبر می تواند از کیفیت ، قابلیت اطمینان و طول عمر برای سیستم علامت گذاری لیزر یا حکاکی شما اطمینان حاصل کند.
Co₂ Laser Scan Head این یک لوازم جانبی مؤثر در دستگاه مارک لیزر است که دارای ویژگی های راندمان بالای نقشه برداری ، دقت گرافیکی خوب و بدون تحریف است که باعث افزایش کیفیت و سرعت مارک لیزر می شود. این به سطح جدیدی از سرعت اسکن و دقت موقعیت یابی را می رساند. ما دقیقاً تمام مؤلفه های نوری را برای تضمین بهترین کیفیت تمرکز و پارامترهای فرآیند پایدار بهینه و بهینه می کنیم.
1. تضمین کیفیت و خدمات پس از فروش
دوره گارانتی تجهیزات باید 12 ماه از استفاده از تجهیزات توسط مشتریان باشد ، نصب و اشکال زدایی به اتمام می رسد و تجهیزات توسط Demander پذیرفته می شوند. Dotslaser اهمیت زیادی را به کار خدمات پس از فروش محصول متصل می کند ، پس از تحویل محصول به کاربر ، این شرکت بلافاصله پرونده خدمات پس از فروش کاربر را تأسیس کرد و مرتباً وضعیت استفاده از محصول کاربر را ردیابی کرد ، همه را حل و پاسخ داد. مشکلات کاربر ، اطلاعات اطلاع رسانی کاربر را در مورد خرابی تجهیزات دریافت کرد ، کارگران این شرکت می توانند طی 2 ساعت پاسخ سریع کنند. اگر راهنمایی تلفنی برای عیب یابی دشوار باشد ، کارکنان فنی شرکت ما می توانند ظرف 24 ساعت به سایت مشتری برسند تا پشتیبانی را ارائه دهند.
ترتیب نصب و اشکال زدایی
قبل از نصب دستگاه ، کارخانه ما یک فایل نصب ساختار اساسی را به شما ارائه می دهد ، نیاز خوب 2 هفته به شما در آنجا تحویل می دهد ، مهندسان Dotslaser به سایت شما می رسند و دوباره دستگاه را بازرسی می کنند. با تأیید کلیه شرایط ، الزامات نصب و راه اندازی تجهیزات را برآورده می کند ، تجهیزات به موقع حمل می کنند. زمان نصب و راه اندازی تجهیزات حدود پنج روز کاری است ، سه روز اول به استفاده از سیستم متصل می شود و سیستم پس از پروژه خدمات عملیاتی می شود. مهندس در دو روز آینده اپراتورهای واجد شرایط را در مورد روشهای اساسی تعمیر و نگهداری و ویژگی های عمومی تجهیزات آموزش می دهد
3. پشتیبانی خدمات
اگر در دوره گارانتی مشکلی در هر بخشی از سیستم وجود دارد ، مهندسان خدمات به خوبی آموزش دیده Dotslaser آماده ارائه تماس تلفنی یا شروع سرویس در محل هستند ، اگر دستگاه در طول دوره گارانتی مشکلی دارد ، لطفاً مستقیماً با ما تماس بگیرید !
