نشانگر لیزری سطح منحنی سه بعدی

نشانگر لیزری سطح منحنی سه بعدی

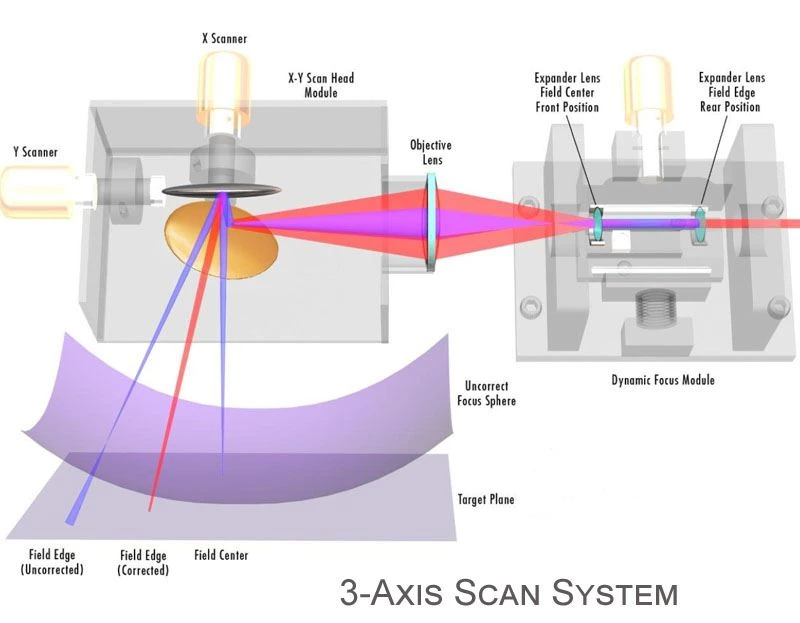

نشانگر لیزری سطح منحنی سه بعدی یک روش پردازش ویژه بر روی اجسام سطح نامنظم است. در مقایسه با علامت گذاری لیزری دوبعدی، علامت گذاری سه بعدی از نظر فناوری بسیار بهبود یافته است، توسط 3-محور داخل سر اسکن کنترل می شود، از جمله محور X، محور Y، محور Z، 3 محور با سرعت فوق العاده سریع تکان می خورد. در کار، محور Z با حرکت به جلو و عقب، فاصله فوکوس را به طور خودکار کنترل می کند. برای حفظ فاصله فوکوس در مناطق مختلف اجسام یکسان است.

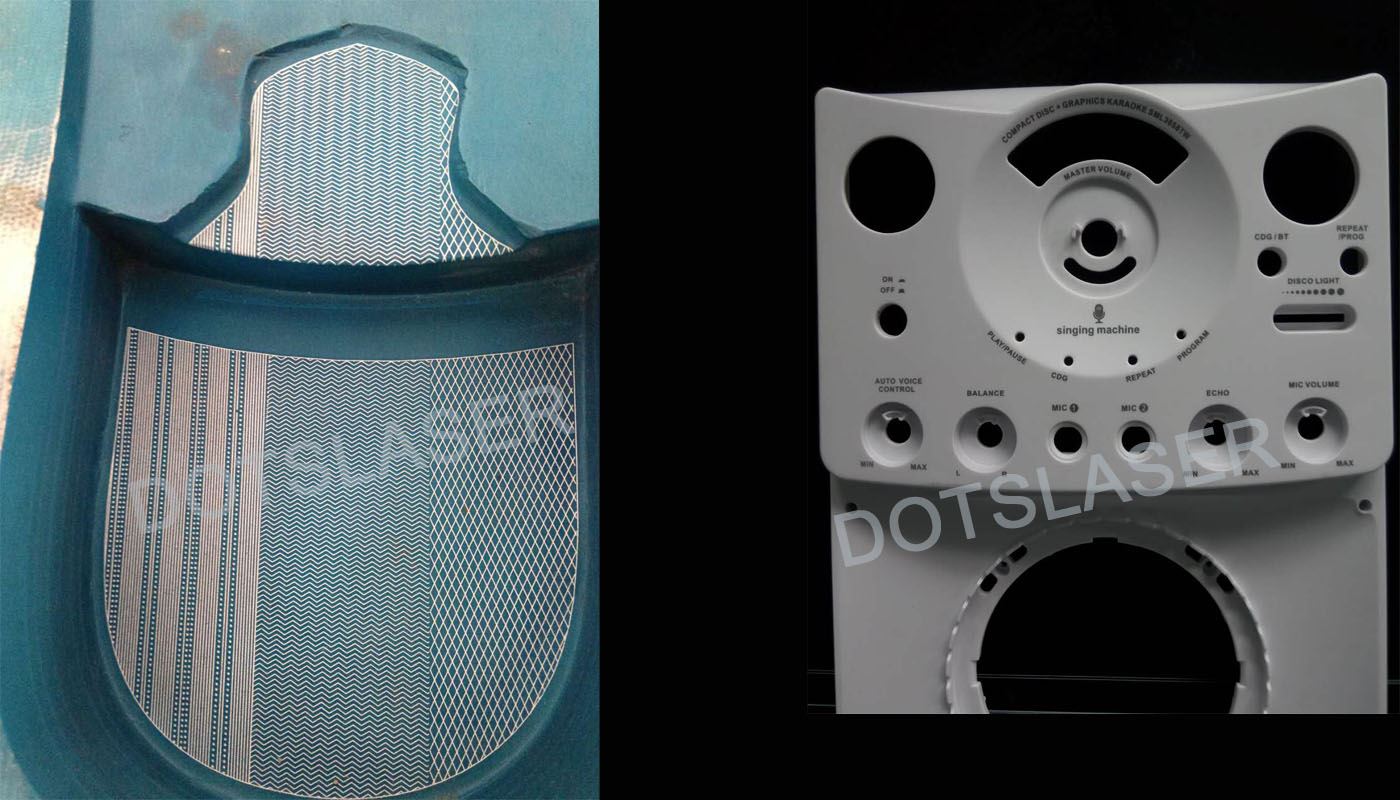

دستگاه علامت‌گذاری لیزری منحنی سه‌بعدی می‌تواند علامت‌گذاری کامل‌تری بر روی اشیاء نامنظم بدون پردازش تمرکز زدایی، حتی برای سطوح پیچیده ایجاد کند. این می تواند روش های مختلف علامت گذاری سطح مانند سطح شیبدار، سطح بالا و پایین، سطح استوانه ای، سطح مخروطی، سطح کروی و سطح اکسترود شده را تحقق بخشد. تنظیم دستی فوکوس، تراز و سایر فرآیندهای پیچیده را حذف می کند. از طریق سیستم کنترل سه محوره، زوایای مختلف و ارتفاعات را می توان برای برآورده کردن الزامات علامت گذاری کامل تنظیم کرد.

صنایع قابل اجرا

خودرو، هوافضا، الکترونیک، دستگاه‌های پزشکی، محصولات مصرفی و موارد دیگر که امکان علامت‌گذاری دقیق و کارآمد بر روی اجزایی مانند سیلندرها، لوله‌ها، گوی‌ها یا مواردی با شکل نامنظم را فراهم می‌کند.

پارامترهای فنی

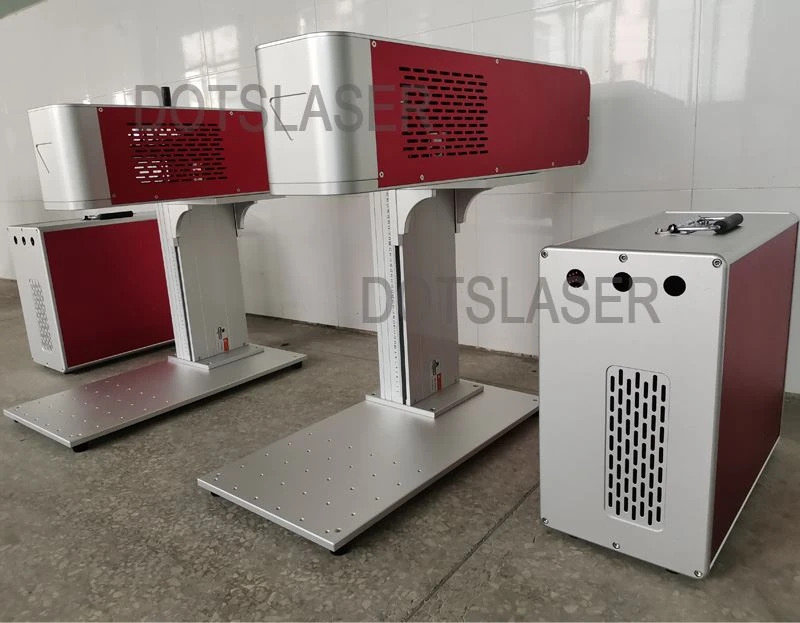

نمایش جزئیات





دستگاه علامت گذاری لیزری فوکوس پویا سه بعدی دارای مزایای زیر است که دستگاه مارک لیزر دو بعدی فاقد آن است:

1.  فاصله کانونی را می توان به صورت پویا برای علامت گذاری سه بعدی تنظیم کرد

   علامت گذاری سه بعدی می تواند به طور خودکار و سریع فاصله کانونی و موقعیت پرتو لیزر را تغییر دهد، بنابراین می تواند روی اجسام منحنی علامت گذاری کند که برای علامت گذاری دو بعدی غیرممکن است. علامت گذاری سه بعدی می تواند هر علامت گذاری سطحی را در محدوده طرح پرتو در یک زمان کامل کند، که می تواند کارایی پردازش را تا حد زیادی بهبود بخشد. شکل سطح بسیاری از محصولات صنعتی صاف نیست و علامت گذاری دو بعدی واقعاً بی قدرت است، اما به راحتی می توان به علامت گذاری سه بعدی دست یافت.

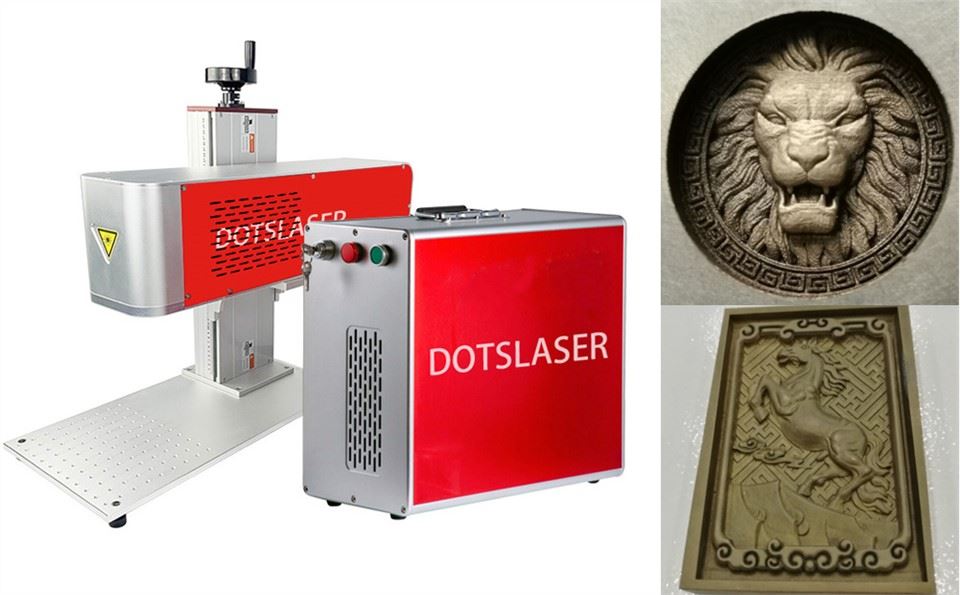

2.   بیشتر برای حکاکی عمیق مناسب است.

   ماشین های علامت گذاری دو بعدی معمولی در حکاکی عمیق بر روی سطح اجسام دارای نقص های بزرگ هستند. در حین حکاکی، با حرکت فوکوس لیزر به سمت بالا، آتش انرژی لیزر روی سطح جسم به تدریج کاهش می یابد. پس از مدتی پرتو لیزر در حالت عدم تمرکز قرار می گیرد که تاثیر و کارایی حکاکی عمیق را به طور جدی تحت تاثیر قرار می دهد.



    برای روش سنتی حکاکی عمیق، میز بالابر در طول پردازش به ارتفاع مناسبی حرکت می کند تا اطمینان حاصل شود که فاصله کانونی در حالت مناسب است. پردازش حکاکی عمیق سه بعدی این مشکلات را ندارد، بنابراین می تواند اثر را تضمین کند و کارایی را بهبود بخشد، در حالی که در هزینه میز بالابر برقی صرفه جویی می کند.

3.

4.  منطقه پردازش گسترده تر و پرتو لیزر ظریف تر.

   علامت گذاری سه بعدی به دو حالت فوکوس جلو و عقب تقسیم می شود. از حالت فوکوس جلو برای دستیابی به محدوده علامت گذاری بزرگتر استفاده کنید. معمولاً از لنزهای انحراف محور X و Y بزرگتر برای بزرگتر کردن نقطه لیزر برخوردی استفاده می شود تا نقطه متمرکز کوچکتری به دست آید و چگالی انرژی بالاتر خواهد بود تا نیازهای پردازش منطقه بزرگتر را برآورده کند.



5.  علامت گذاری سیاه و سفید و حتی علامت گذاری چند رنگ را می توان در همان صفحه با جلوه های غنی تر به دست آورد.

   سطوح سیاه‌شده، مانند آلومینیوم آنودایز شده، معمولاً با استفاده از پالس‌های فرکانس بالاتر انرژی مناسب، با مقداری تمرکززدایی مشخص می‌شوند. فاصله فوکوس زدایی به طور قابل توجهی بر توزیع انرژی و اثر رنگ لیزر بر روی سطح ماده تأثیر می گذارد. برای کاربران عمومی علامت گذاری دو بعدی، حتی اگر به عملکردهای پیشرفته مانند علامت گذاری سطح نیاز نباشد، دستگاه علامت گذاری سه بعدی می تواند پردازش صفحه را با جلوه های چند خاکستری و چند رنگ انجام دهد.

نمونه نمایش

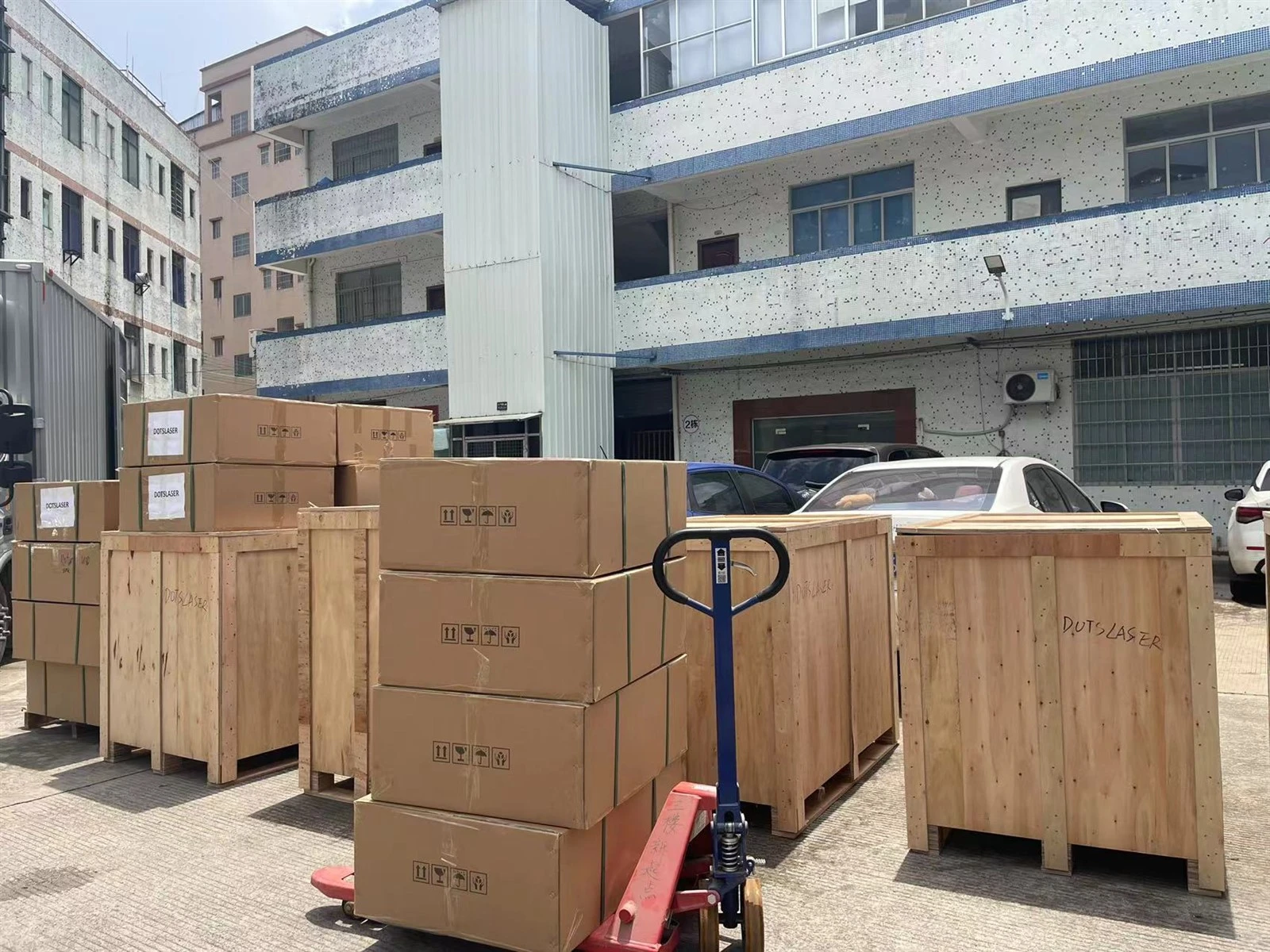

حمل و نقل و بسته بندی
