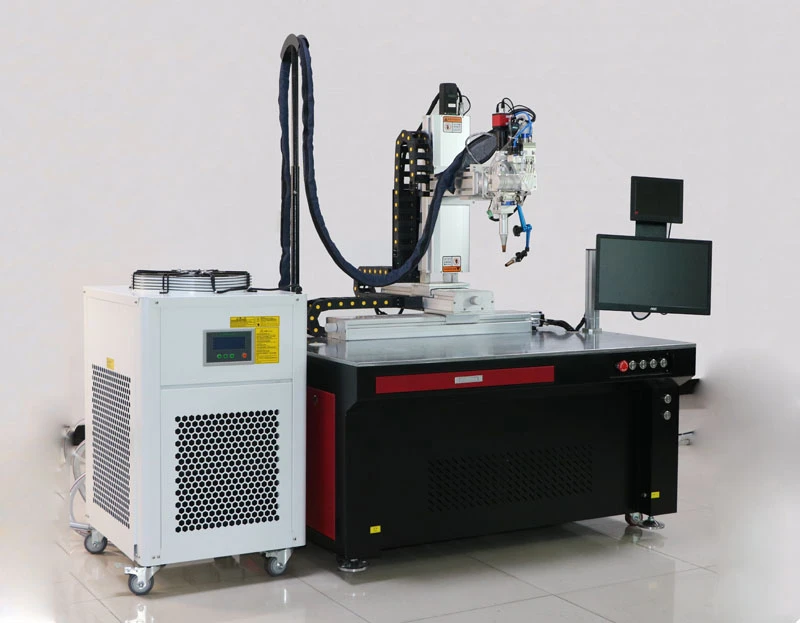

سیستم جوش لیزری پیوسته
سیستم جوش لیزری پیوسته
توضیحات محصولات
ما هیجان زده هستیم که پیشرفته ترین سیستم جوش لیزری پیوسته خود را ارائه دهیم، یک فناوری پیشرفته که برای ارائه راه حل های جوشکاری کارآمد، دقیق و با کیفیت برای طیف گسترده ای از مواد و کاربردها طراحی شده است. این سیستم پیشرفته برای صنایعی مانند خودروسازی، هوافضا، الکترونیک، پزشکی و غیره بسیار مناسب است.
ویژگی های کلیدی
سرعت جوشکاری بالا
عملکرد با سرعت بالا، به شما این امکان را می دهد که به سرعت مواد را ذوب کنید و به تولید کارآمدی برسید بدون اینکه کیفیت یا دقت جوش را به خطر بیندازید.
دقت و کیفیت
حداقل مناطق متاثر از حرارت (HAZ) و اعوجاج حرارتی کم در قطعات کار، که منجر به جوشهای دقیق، تمیز و با استحکام بالا میشود.
سازگاری مواد همه کاره
فولاد ضد زنگ، آلومینیوم، مس، و حتی برخی از پلاستیک ها. این تطبیق پذیری آن را برای صنایع و کاربردهای مختلف مناسب می کند.
حداقل نگهداری و طول عمر
تعمیر و نگهداری کم و قطعات برای دوام ساخته شده اند. حداقل هزینه، به افزایش عمر سیستم کمک می کند و عملکرد قابل اعتماد و پایداری را ارائه می دهد.
اتوماسیون و یکپارچه سازی
این سیستم را می توان به راحتی در خطوط تولید ادغام کرد و با انواع مختلف فرآیندهای اتوماسیون سازگار است.
رابط کاربر پسند
نرم افزار با کاربری آسان و رابط کاربری بصری به اپراتورها اجازه می دهد تا پارامترهای جوشکاری را وارد کنند، پروفایل ها را مدیریت کنند و فرآیند جوشکاری را نظارت کنند.
پارامترهای فنی سیستم جوش لیزری پیوسته
|
مدل دستگاه |
DSLW٪7b٪7b0٪7d٪7dW-GXLX |
DSLW٪7b٪7b0٪7d٪7dW-GXLX |
DSLW٪7b٪7b0٪7d٪7dW-GXLX |
|
نوع لیزری |
لیزر فیبر نوری |
||
|
طول موج لیزر |
1080 نانومتر ± 5 نانومتر |
||
|
حالت اسپرت |
پیوسته / مدولاسیون |
||
|
فرکانس را تنظیم کنید |
1000 هرتز |
||
|
محدوده فوکوس |
150-250میلی متر اختیاری است |
||
|
قطر هسته فیبر |
50-100امم |
||
|
طول فیبر |
10m |
||
|
روش طیف سنجی |
طیف سنجی انرژی دقیق یا طیف سنجی زمان با سرعت بالا |
||
|
حالت نور |
QCW٪2fPWM٪2fCW |
||
|
سیستم هدف گیری و موقعیت یابی |
نور قرمز |
||
|
سر تفنگ جوش |
WXS -ND15 |
||
|
قدرت نامی |
3.5 کیلو وات |
4.8 کیلو وات |
7.5کاوا |
|
قدرت خنک کنندگی چیلر |
1.5P |
||
|
روش خنک کننده خنک کننده با آب دمای محیط |
20 درجه -40 درجه |
||
|
ولتاژ |
220 ولت ± 5 ولت 50 هرتز / 40 آمپر |
||
|
ابعاد/وزن خالص |
کامپیوتر میزبان: 600 × 1200 × 1200 میلی متر |
243 کیلوگرم |
|
|
چیلر: 550×550 ×850 میلی متر |
80کیلوگرم |
||
برنامه های کاربردی محصولات
ساخت و تعمیر خودرو
فرآیند قالب گیری، فرآیند رنگ آمیزی، فرآیند خط مونتاژ و فرآیند بازرسی.
01
اجزای هوافضا
پره های توربین، اجزای ساختاری، پانل های هواپیما
02
تولید لوازم الکترونیکی
برد مدار، کانکتورها، محفظه ها
03
تولید تجهیزات پزشکی
ابزار جراحی، ایمپلنت، پروتز.
04
فلزکاری و ساخت عمومی
مجموعه های ورق فلزی، سیستم های لوله کشی، ابزار
05
صنعت بهداشتی
سوپاپ ها، سه راهی ها، کاهنده ها، اتصالات لوله های آب، صنعت باتری: بسته های باتری، الکترودهای باتری های لیتیومی،
06
صنعت قاب شیشه ای
فولاد ضد زنگ، آلیاژ تیتانیوم و سایر مواد برای سگک شیشه، جوشکاری دقیق قاب بیرونی و موقعیت های دیگر،
07
صنعت سخت افزار
کتری، فنجان آب، پروانه، کاسه فولاد ضد زنگ، دیود، آلیاژ آلومینیوم، سنسور، دستگیره در، قفسه، باتری تلفن همراه و غیره.
08
چرا ما را انتخاب کنید؟
عملکرد قدرتمند و دقت سیستم جوش لیزری پیوسته ما را تجربه کنید و فرآیندهای تولید و تولید خود را متحول کنید.
لطفاً در صورت داشتن هرگونه سؤال، نیاز به اطلاعات بیشتر یا برنامه ریزی برای برگزاری تظاهرات، با ما تماس بگیرید. عملیات جوشکاری خود را بالا ببرید و به نتایج برتر با سیستم جوشکاری لیزر پیوسته پیشرفته ما دست یابید.
راه حل یک مرحله ای
تیم حرفه ای
کیفیت بالا
ویژگی های فنی و عملکرد اصلی

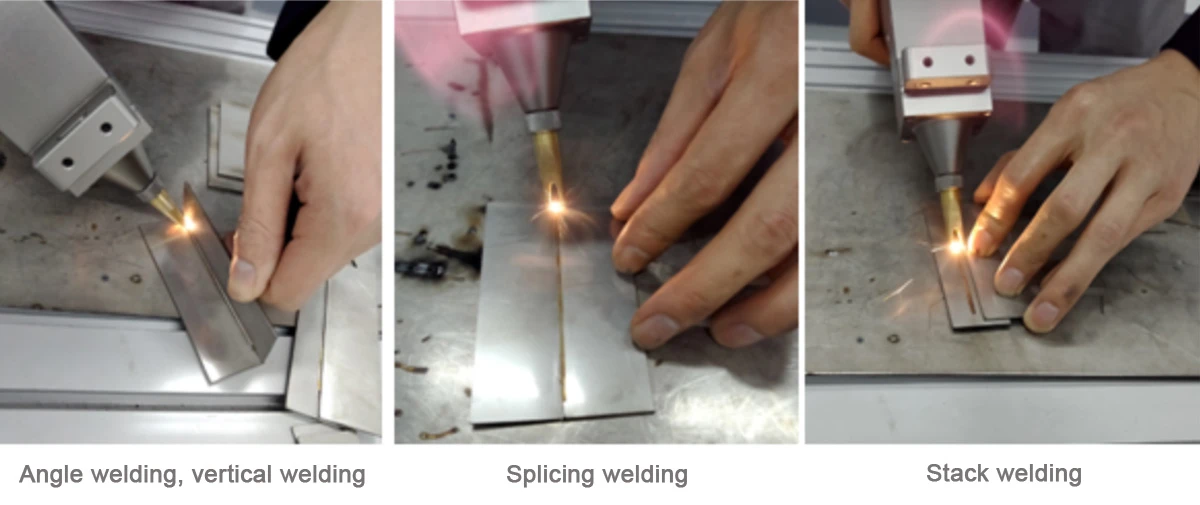

 1. سیستم کنترل یک سیستم کنترل چهار محوره حرفه ای است که برای جوشکاری لیزری طراحی شده است. دارای کنترل قدرتمند رایانه شخصی است و برنامه ریزی، اشکال زدایی و نگهداری آن آسان است. این می تواند جوش نقطه ای اتوماتیک یا نیمه اتوماتیک، جوش لب به لب، جوش دوخت و جوش آب بندی را کامل کند. جوشکاری خطوط مستقیم صفحه، قوس ها و مسیرهای دلخواه؛ |
| 2. سیستم ساده و قابل اعتماد برای کار، آسان برای کنترل، ساده برای کار، آسان برای یادگیری، آسان برای درک و آسان برای استفاده برای کاربران است. |
| 3. محور Z مجهز به 3-میز کار خودکار، میز کار فوقالعاده بزرگ، ماژول موتوری دو محوره پلت فرم XY، موتور ترمز خاموشکننده را میپذیرد و میتواند در زمان مناسب به شفت چرخان مجهز شود. برای محصولات سه بعدی با شکل خاص، می تواند جوشکاری لیزری سه بعدی، سرعت سریع، طول عمر طولانی، دقت بالا را درک کند. |
| 4. وسایل ابزار خودکار سفارشی را می توان با خطوط مونتاژ، سنسورهای فوتوالکتریک، وسایل پنوماتیک و سایر ترکیبات برای پردازش کاملاً خودکار برای دستیابی به تولید انبوه محصولات ترکیب کرد. |
| 5. می تواند تقسیم زمان یا تقسیم انرژی را انجام دهد، مناسب برای برنامه های کاربردی در موارد مختلف پردازش، برنامه های کاربردی پردازش چند ایستگاهی، و می تواند به طور گسترده در جوشکاری لیزری مانند جوشکاری نقطه ای، جوش مداوم و صنایع پردازش انعطاف پذیر استفاده شود. |
| 6. پشتیبانی از خروجی فیبر نوری چند کاناله برای بهبود کارایی جوش، صرفه جویی در هزینه تجهیزات و کاهش فضای اشغال. شما می توانید چندین فیبر نوری را برای خروجی نور به موقع یا برای خروجی نور همزمان با توجه به نیاز یا هر ترکیبی از این دو انتخاب کنید تا بتوان آن را انجام داد. پردازش همزمان چند پرتو و پردازش چند ایستگاهی شرایطی را برای جوشکاری دقیق تر فراهم می کند. |
| 7. پس از عبور لیزر از فیبر نوری، نقطه یکنواخت تر و پایدارتر می شود، که کیفیت جوش را بهبود می بخشد. پس از متمرکز شدن پرتو لیزر، می توان یک نقطه کوچک به دست آورد، چگالی توان بالا است و می توان آن را با دقت قرار داد. می توان آن را برای جوشکاری مونتاژ قطعات کوچک و کوچک در تولید خودکار انبوه اعمال کرد. |
| 8. ساختار و اصل کار هر جزء |
فناوری های کلیدی محصول

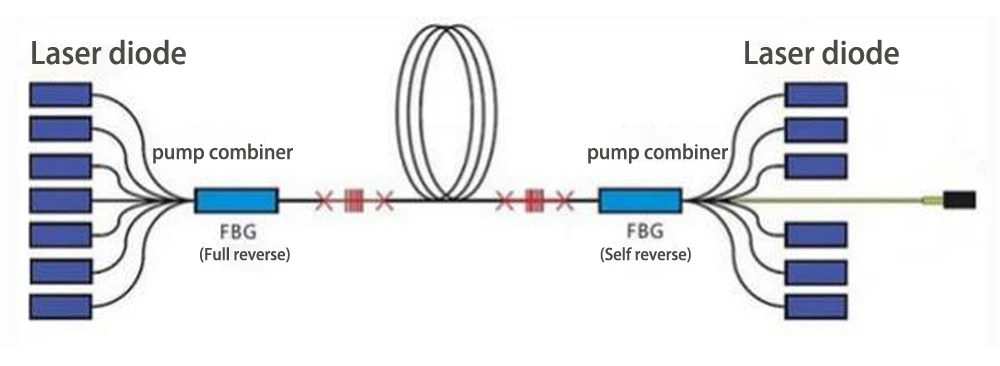

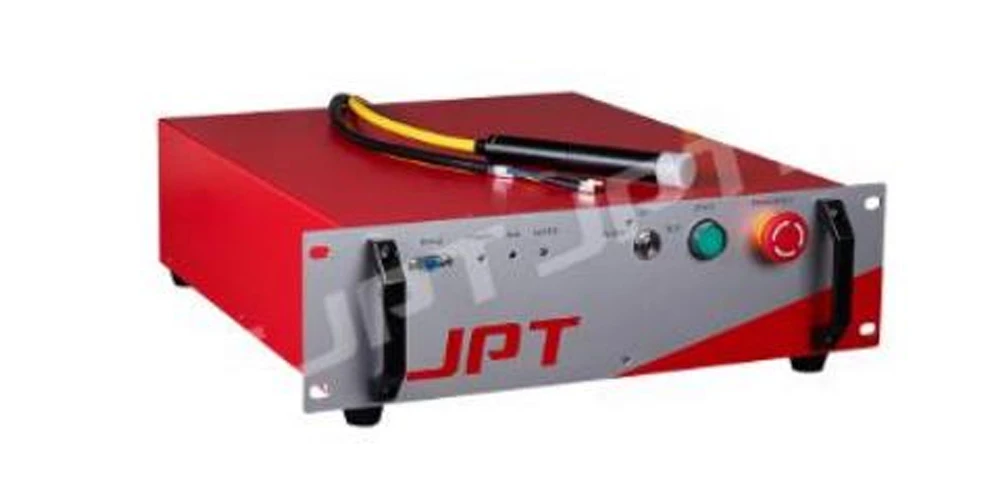

منبع لیزر پیوسته فیبر
1)منبع لیزر فیبر عمدتاً از منبع پمپ، جفت، فیبر خاکی کمیاب، حفره تشدید و سایر اجزا تشکیل شده است.
منبع پمپ از یک یا چند آرایه دیود لیزری پرقدرت تشکیل شده است. نور پمپ ساطع شده توسط آن از طریق یک ساختار پمپ خاص به فیبر خاکی کمیاب دوپ شده به عنوان محیط افزایش جفت می شود و فوتون های موجود در طول موج پمپ توسط محیط فیبر دوپ شده جذب می شوند.
2) ابزار
برای تمیز کردن کانکتور فیبر نوری، باید تجهیزات زیر را تمیز کنید:
الف دستکش لاستیکی یا تخت انگشتی بدون پودر
ب پارچه تمیزکننده فیبر نوری بدون پرز و سواب های پنبه ای
c. Absolute ethanol, namely alcohol (optical grade, purity >99.5%)
هوای فشرده (بدون روغن، بدون آب)
د میکروسکوپ
5. منبع نور (چراغ قوه یا نشانگر تلفن همراه)
جعبه کنترل لیزری منحصر به فرد همچنین دارای سه حالت خروجی نور است: QCW (شبه پیوسته)، PWM (پالس) و CW (پیوسته).
سطح اتصال بیشتر ذوب شده و ظاهر صاف تری دارد.
لنز محافظ نوع کشو برای تعویض سریع و آسان.
برای لولههای 4 6% و ورودی و خروجی آب، باید اطمینان حاصل شود که آینه فوکوس داخل بدنه تفنگ دمای خاصی را تضمین میکند تا اثر جوشکاری پایدارتر شود.
نازل آرگون:می تواند سطح جوش را از هر زاویه ای اکسید کند و سطح جوش را صاف تر کند
و زیباتر
لامپ روشنایی:از نورافکن آبی برای شفافتر کردن تصویر و تسهیل موقعیتیابی استفاده کنید
مشاهده
تعمیر و نگهداری و عیب یابی
بازرسی و تمیز کردن کانکتورهای فیبر نوری مواردی که نیاز به توجه دارند:
قبل از استفاده از رابط فیبر نوری لیزر، لطفاً وضعیت تمیز و میزان آسیب لنز محافظ را بررسی کنید. استفاده از کانکتور فیبر نوری گرد و غبار یا آسیب دیده باعث آسیب جدی به لیزر می شود.
لیزر داتسلاسر هیچ مسئولیتی در قبال آسیب دیدن لیزر ناشی از استفاده از کانکتورهای فیبر نجس ندارد. در صورت دستکاری کانکتور فیبر به صورت خصوصی، محصول دیگر از حقوق گارانتی Dotslaser برخوردار نخواهد بود.
لطفاً در محیطی بهداشتی از دستکش های بدون پودر یا محصولات تمیزکننده تخت انگشتی استفاده کنید. اگر کانکتور فیبر به دلیل عملکرد نامناسب یا استفاده از روشهای تمیز کردن نادرست یا مواد شیمیایی آسیب ببیند، DOTSLaser گارانتی ارائه نمیکند. هنگام تمیز کردن، غلظت اتانول مطلق باید بیشتر از 99.5٪ باشد.
Guangzhou Dotslaser Co.,Ltd. یک شرکت با فناوری پیشرفته است که متخصص در توسعه و ساخت دستگاه های جوشکاری قالب لیزری، دستگاه های مارک لیزری، دستگاه برش لیزری، دستگاه های جوش لیزری خودکار، دستگاه های جوش لیزری فیبر و سایر تجهیزات است. این شرکت دارای یک تیم تحقیق و توسعه، تولید و فروش حرفه ای است، با جمع آوری انواع دیگر فناوری تجهیزات لیزری با نام تجاری، از طریق نوآوری و بهبود مستمر، به یک تولید کننده عالی در صنعت لیزر تبدیل شده است.
تجهیزات لیزر DOTSLASER در سراسر کشور پخش شده است. ما به اصل "کیفیت بازار را پیروز می کند، یکپارچگی برند را می سازد"، برای اعتبار با کیفیت تلاش می کنیم، با اعتبار زنده می مانیم، با مدیریت سود می بریم، و توسعه با مزیت ها را دنبال می کنیم و متعهد به توسعه محصول و کیفیت بهبود و بهبود کیفیت هستیم. سیستم خدمات و غیره تا خدمات کاملتر و باکیفیت تری به مشتریان ارائه دهد.
01
کیفیت بالا
استحکام کارخانه یکپارچه برای پشتیبانی از انواع سفارشی سازی ماشین آلات، با پایه کاغذ، پایه شیشه ای، ابزار جراحی، هوافضا.
02
تجهیزات پیشرفته
کارخانه ما دستگاه مارک لیزر فیبر حرفه ای، دستگاه علامت گذاری لیزر UV، دستگاه برش لیزر و دستگاه جوش لیزری و غیره را تولید می کند.
03
تیم حرفه ای
کارخانه ما صاحب فروشنده و طراحان ماشین حرفه ای است، بهترین خدمات را برای مشتریان ارائه می دهد.
04
خدمات سفارشی
اصل تجارت ما این است: "اول مشتری، اول کیفیت، اول شهرت". رضایت مشتری بزرگترین نیروی محرکه ماست.

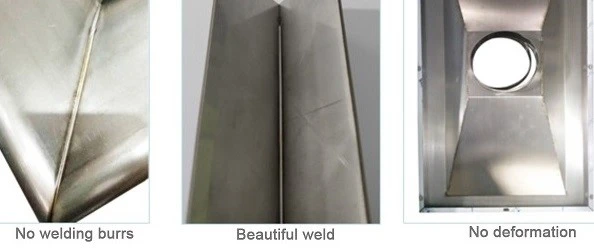

نمونه ها
حمل و نقل و بسته بندی
نگهداری روزانه
● پس از اتمام کار، از تمیز بودن کف آن اطمینان حاصل کنید. سپس دستگاه شامل سطح دستگاه، بدنه سیستم نوری، سطح مانیتور، میز کار و ... را تمیز کنید.
● لطفاً هر قسمت و منبع تغذیه اصلی را هنگامی که تمیز هستند خاموش کنید.
● لنز را مرتباً از نظر گرد و غبار بررسی کنید. وقتی تمیز است، از پشم پنبه ای با بیش از 95 درصد الکل درجه پزشکی استفاده کنید تا از مرکز لنز در جهت عقربه های ساعت پاک کنید. زمانی که باید دستگاه را حرکت دهید تا از ضربه جلوگیری شود. کابل اتصال را مطابق لیست کابل بررسی کنید.
1. تضمین کیفیت و خدمات پس از فروش
مدت گارانتی تجهیزات 12 ماه از زمان استفاده از تجهیزات توسط مشتریان، تکمیل نصب و رفع اشکال و پذیرش تجهیزات توسط متقاضی می باشد. Dotslaser به خدمات پس از فروش محصول اهمیت زیادی می دهد، پس از تحویل محصول به کاربر، این شرکت بلافاصله فایل خدمات پس از فروش کاربر را ایجاد می کند و به طور منظم وضعیت استفاده از محصول کاربر را ردیابی می کند، حل می کند و به تمام موارد پاسخ می دهد. مشکلات کاربر، دریافت اطلاعات اطلاع رسانی کاربر در مورد خرابی تجهیزات، کارگران شرکت می توانند در عرض 2 ساعت پاسخ سریع دهند. در صورتی که عیب یابی راهنمایی تلفنی مشکل باشد، کادر فنی شرکت ما می توانند در عرض 24 ساعت برای ارائه پشتیبانی در سایت مشتری حاضر شوند.
2. نصب و رفع اشکال
قبل از نصب دستگاه، کارخانه ما فایل نصب ساختار اولیه را به شما ارائه می دهد، کالای مورد نیاز 2 هفته تحویل شما در آنجا می شود، مهندسان Dotslaser به سایت شما می رسند و دوباره دستگاه را بررسی می کنند. اطمینان حاصل کنید که تمام شرایط مطابق با الزامات نصب و راه اندازی تجهیزات است، تجهیزات به موقع حمل می شوند. زمان نصب و راه اندازی تجهیزات حدود پنج روز کاری می باشد که سه روز اول به استفاده از سیستم متصل می شود و سیستم پس از اتمام پروژه سرویس به بهره برداری می رسد. این مهندس اپراتورهای واجد شرایط را در مورد رویه های تعمیر و نگهداری اولیه و ویژگی های عملیاتی کلی تجهیزات در دو روز آینده آموزش خواهد داد
3. پشتیبانی خدمات
در صورت وجود هر گونه مشکل در هر قسمت از سیستم در طول دوره گارانتی، مهندسان خدمات آموزش دیده Dotslaser آماده ارائه تماس تلفنی یا شروع خدمات در محل هستند، اگر دستگاه در طول دوره گارانتی مشکلی داشت، لطفا مستقیماً با ما تماس بگیرید. !
