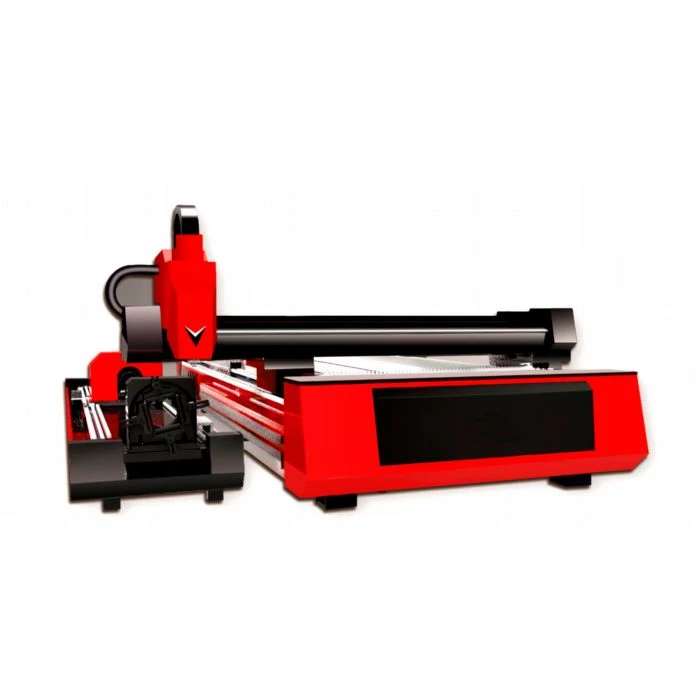

سیستم دستگاه برش لیزری به طور کلی شامل یک ژنراتور لیزر ، یک قطعه انتقال پرتو (خارجی) ، یک میز کار (ابزار ماشین) ، یک کابینت کنترل عددی میکرو کامپیوتر ، یک کولر و یک کامپیوتر (سخت افزار و نرم افزار) است.
1) قسمت اصلی ماشین ابزار: قسمت ماشین دستگاه برش لیزری ، قسمت مکانیکی که حرکت محورهای X ، Y و Z را درک می کند ، از جمله بستر کار برش. برای قرار دادن قطعه کار برای برش استفاده می شود و می تواند آن را به طور صحیح و دقیق طبق برنامه کنترل ، که معمولاً توسط سروو موتور هدایت می شود ، حرکت دهد.
2) ژنراتور لیزر: دستگاهی که منبع نور لیزر را تولید می کند. به منظور برش لیزری ، به استثنای مواردی که از لیزرهای حالت جامد YAG استفاده می شود ، اکثر آنها از لیزرهای گاز CO2 با راندمان تبدیل الکتریکی-نوری بالاتر و قدرت خروجی بیشتر استفاده می کنند. از آنجا که برش لیزری نیاز به کیفیت پرتو بالا دارد ، نمی توان از همه لیزرها برای برش استفاده کرد. حالت Gaussian برای کمتر از 1500 وات ، لیزرهای دی اکسید کربن با درجه پایین 100W-3000W و چند حالت بالاتر از 3000W مناسب است.
3) مسیر نوری بیرونی: آینه شکست ، برای هدایت لیزر در جهت مورد نیاز استفاده می شود. به منظور جلوگیری از خرابی مسیر پرتو ، همه آینه ها باید با یک پوشش محافظ محافظت شوند و یک گاز محافظ فشار مثبت تمیز برای محافظت از لنز در برابر آلودگی وارد شود. مجموعه ای از لنزها با عملکرد خوب ، یک پرتو بدون زاویه واگرایی را در نقطه ای بی نهایت کوچک متمرکز می کند. به طور کلی ، از یک لنز با فاصله کانونی 5.0 اینچ استفاده می شود. لنز 7.5 اینچی فقط برای مواد ضخیم> ؛ 12 میلی متر استفاده می شود.
4) سیستم کنترل عددی: ابزار ماشین را برای درک حرکت محور X ، Y ، Z و همچنین کنترل قدرت خروجی لیزر کنترل کنید.
5) منبع تغذیه تنظیم شده: بین لیزر ، ماشین ابزار CNC و سیستم منبع تغذیه متصل است. عمدتا در جلوگیری از تداخل شبکه های خارجی برق نقش ایفا می کند.
6) سر برش: عمدتا شامل قطعاتی مانند حفره ، نگهدارنده لنز فوکوس ، لنز فوکوس ، سنسور خازنی و نازل گاز کمکی است. مطابق برنامه ، دستگاه هدایت سر برش برای حرکت سر برش در جهت حرکت در محور Z استفاده می شود و از یک سروو موتور و یک پیچ یا چرخ دنده و سایر قطعات گیربکس تشکیل شده است.
7) میز عمل: برای کنترل فرایند کار کل دستگاه برش استفاده می شود.
8) چیلر آب: برای خنک کردن ژنراتور لیزر استفاده می شود. لیزر دستگاهی است که انرژی الکتریکی را به انرژی نوری تبدیل می کند. به عنوان مثال ، نرخ تبدیل یک لیزر گاز CO2 به طور کلی 20 است و انرژی باقی مانده به گرما تبدیل می شود. آب خنک کننده گرمای اضافی را از بین می برد تا ژنراتور لیزر در حالت عادی کار کند. چیلر همچنین بازتابنده مسیر خارجی نور و آینه متمرکز ابزار ماشین را خنک می کند تا کیفیت انتقال پرتو پایدار را تضمین کند و به طور موثر از تغییر شکل یا شکستگی لنز در اثر درجه حرارت بیش از حد جلوگیری کند.
9) سیلندرهای گاز: شامل لیزر برش گاز سیلندرهای گاز متوسط و سیلندرهای گاز کمکی ، که برای تکمیل گاز صنعتی برای نوسان لیزر و تامین گاز کمکی برای سر برش استفاده می شود.
10) کمپرسور هوا ، مخزن ذخیره هوا: هوای فشرده را تهیه و ذخیره کنید.
11) خشک کن خنک کننده هوا ، فیلتر: برای تأمین هوای پاک و خشک به ژنراتور لیزر و مسیر پرتو استفاده می شود تا مسیر و بازتابنده به طور عادی کار کند.
12) جمع کننده گرد و غبار تهویه: دود و گرد و غبار ایجاد شده در طول پردازش را استخراج کرده و تصفیه فیلتر را انجام دهید ، به طوری که دود گازهای خروجی با استانداردهای حفاظت از محیط زیست مطابقت داشته باشد.
13) دستگاه تخلیه سرباره: باقی مانده و ضایعات ایجاد شده در طول پردازش را حذف کنید.
